納濾（NF）主要去除直徑為1個納米左右的溶質粒子，截留分子量為100～1000，納濾膜的一個很大特征是膜本體帶有電荷性，這是它在很低壓力下仍具有較高脫鹽性能和截留分子量為數百的膜，也可脫除無機鹽的重要原因。

納濾膜分離過程無任何化學反應，無需加熱，無相轉變，不會(huì )破壞生物活性，不會(huì )改變風味、香味，因而被越來越廣泛地應用于飲用水的制備和食品、醫藥、生物工程、污染治理等行業中的各種分離和濃縮提純過程。

納濾裝置工作原理

膜分離是利用膜對混合物中各組分的選擇滲透作用性能的差異，以外界能量或化學位差為推動力對雙組分或多組分混合的氣體或液體進行分離、分級、提純和富集的方法。膜孔徑處于納米級，適宜于分離分子量在100～1000，分子尺寸約為1

nm的溶解組分的膜工藝被稱為納濾(NF)。NF膜分離需要的跨膜壓差一般為0.5～2.0

MPa，比用反滲透膜達到同樣的滲透能量所必需施加的壓差低0.5～3

MPa。根據操作壓力和分離界限，可以定性地將NF排在反滲透和超濾之間，有時也把NF稱為"低壓反滲透"或"疏松反滲透"。20世紀70年代J.

E. Cadotte 研究NS-300膜，即為研究NF膜的開始。當時，以色列脫鹽公司用"

混合過濾"來表示介于反滲透與超濾之間的膜分離過程，后來美國的公司把這種膜技術稱為納濾，一直沿用至今。之后，NF發展得很快，膜組件于80

年代中期商品化。目前，NF已成為世界膜分離領域研究的熱點之一。

AS-NF納濾裝置特點

1、核心膜元件采用原裝進口有機膜，結合工藝技術要求及用戶具體需求而選用不同構型的膜形式，以確保不同體系內膜元件截留性能、膜通量和整套膜系統運行的穩定性和可靠性。

2、納濾膜系統可在較低的操作壓力下，同步實現物料的脫鹽與濃縮，且生產周期短，脫鹽較為徹底，所得產品純度高，品質穩定性好。

3、根據客戶具體需要，可將經過納濾膜的透過液回收，且膜元件通過專業清洗后可恢復到膜元件的佳性能，充分實現膜設備的經濟性。

4、處理過程始終處于常溫狀態，且過程無相變，對物料中各有效組成成分無任何不良影響，特別適用于熱敏性物質的處理，所得產品有效成分含量高，根據工藝要求可繼續進入下道工段或直接進行干燥處理。

5、系統采用全封閉管道式運行，工作現場安全衛生，可滿足GMP或FDA規范化生產要求。

6、由于系統處理過程無相變，始終處于常溫狀態，因而能耗低，運行成本低。

7、工藝集成化程度高，布局合理，實現全自動控制，在線監控重要工藝參數，隨時掌握系統運行狀況。

納濾裝置工藝流程說明

1、原水箱（可選PE材質、不銹鋼材質）

儲存原水，用于沉淀水中的大泥沙顆粒及其它可沉淀物質。同時緩沖原水管中水壓不穩定對水處理系統造成的沖擊。（如水壓過低或過高引起的壓力傳感的反應）。

2、原水泵

恒定系統供水壓力，穩定供水量，確保原水經過前面砂濾、炭濾、軟化罐后還有足夠的水量和水壓，供給高壓泵工作。

3、石英砂過濾器

采用多次過濾層的過濾器，主要目的是去除原水中含有的泥沙、鐵銹、膠體物質、懸浮物等顆粒在20um以上的物質，可選用手動閥門控制或者全自動控制器進行反沖洗、正沖洗等一系列操作。保證設備的產水質量，延長設備的使用壽命。

4、活性炭過濾器

系統采用果殼或椰殼活性炭過濾器，活性炭不但可吸附電解質離子，還可進行離子交換吸附。經活性炭吸附還可使高錳酸鉀耗氧量（COD）由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附復制的濃度增加，因而還起到催化作用、去除水中的色素、異味、大量生化有機物、降低水的余氯值及農藥污染物和除去水中的三鹵化物（THM）以及其它的污染物?？蛇x用手動閥門控制或者全自動控制器進行反沖洗、正沖洗等一系列操作。保證設備的產水質量，延長設備的使用壽命。同時，設備具有自我維護系統，運行費用很低。

5、離子軟化系統

為防止濃水端特別是納濾裝置后一根膜組件濃水側出現CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4,

SiSO4的濃度積大于其平衡溶解度常數而結晶析出,損壞膜原件的應有特性

,在進入膜組件之前,應使用離子軟化裝置或投放適量的阻垢劑阻止碳酸鹽, SiO2,硫酸鹽的晶體析出。

6、精密過濾器

采用精密過濾器對進水中殘留的懸浮物、非曲直粒物及膠體等物質去除，使納濾系統等后續設備運行更安全、更可靠。濾芯為5um熔噴濾芯、目的防止上級過濾單元，漏掉的大于5um的雜質除去。防止進入反滲透裝置損壞膜的表面，從而損壞膜的脫鹽性能。

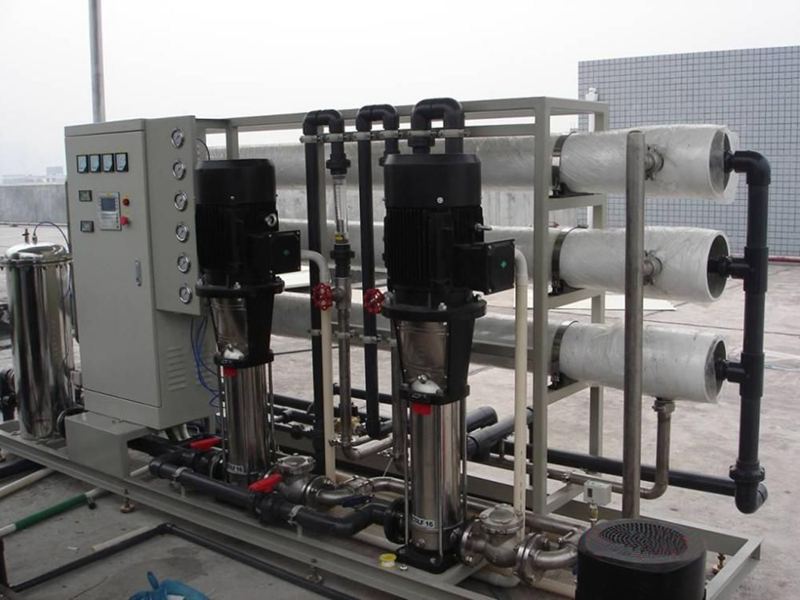

7、高壓泵

采用立式多級不銹鋼離心高壓泵，這是納濾主機的一個重要組件，它的作用是給納濾膜輸送一定數量一定壓力的水源。其品質的好壞對整機的影響很大。使用中應保證不得空轉，不得長期超負荷運行，經常按要求排除空氣，應保證電器部件的干燥。

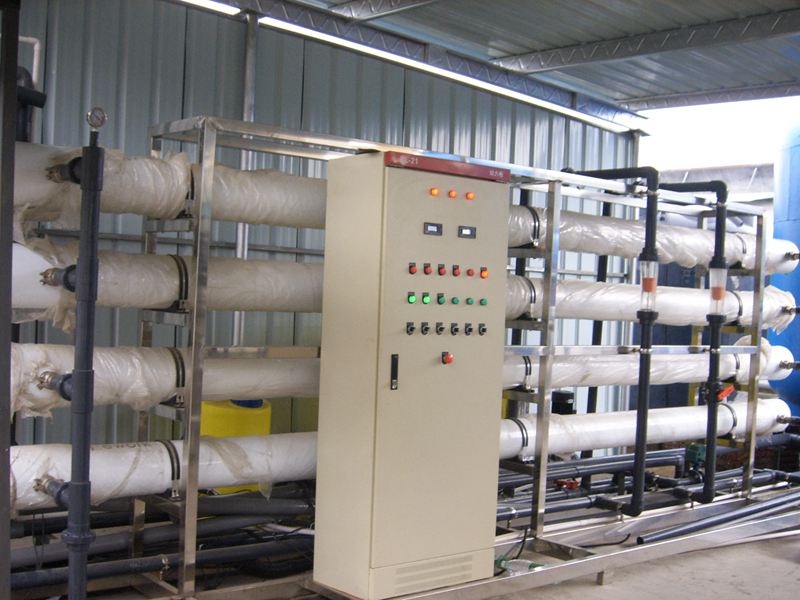

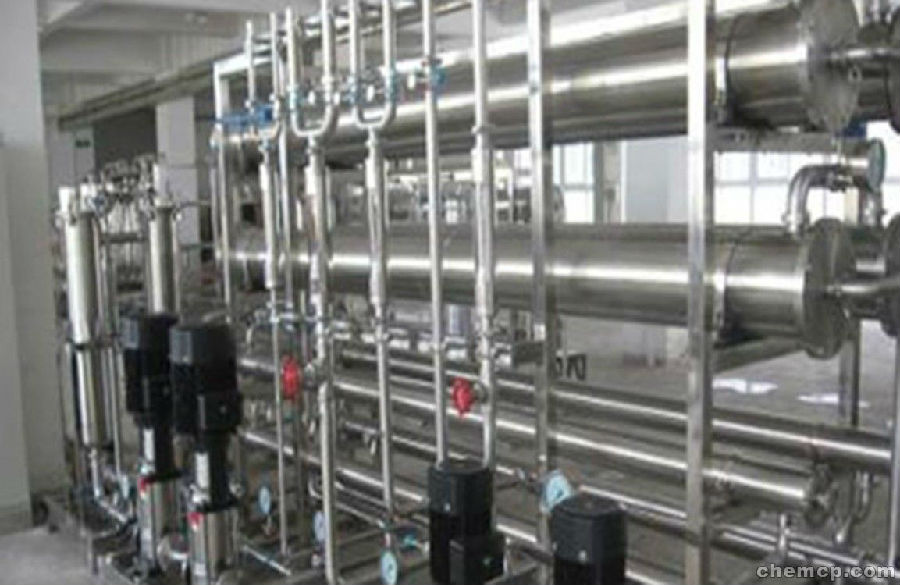

8、納濾裝置

納濾裝置主機運用泵的壓力使溶液中的溶劑通過納膜分離出來，將水中有害物質去除，也將大部分細菌、膠體及大分子量的有機物去除，同時保留部分微量元素。

9、臭氧、紫外線殺菌器

采用臭氧殺滅水中的細菌和病毒，防止水箱器有新的細菌產生，徹底保證純水水質。

10、成品水箱

儲存經消毒后的成品水，供給用水點，保證有足夠的水量供應。同時防止二次污染、管道中有死水等造成細菌滋生，循環泵不斷循環輸送，使臭氧混合，殺菌消毒，保證水質的新鮮。

11、增壓泵

保證用水點的供水量和壓力。

納濾設備適用范圍

1、軟化水：

2、飲用水：

3、食品、飲料、制藥行業：

4、化工行業：

5、中水、廢水處理：

(a)日用化工廢水處理。

(b)石油工業廢水處理。

(c)殺蟲劑廢水處理。

(d)化纖、印染工業廢水處理。用于印染過程排水中染料及助劑的脫除和回用。處理染料聚合漿料時，由于大多數染料的分子量在幾百到幾千，NF膜可以讓一些無機鹽或小分子通過，而對較大的染料分子進行截取，粗染料漿液經NF系統后，染料可以富集，而無機鹽的濃度下降，脫鹽率大于98%，染料損失率小于0.1%，而且可以在高溫下運行。此外，NF還可以用于纖維加工過程中的含油廢水的處理及回收再利用。

(e)生活污水處理。

(f)熱電廠二次廢水的治理及回收利用。

(g)酸洗廢液處理。

(h)造紙廢水處理。
